Platinas

Se emplean habitualmente para conexiones eléctricas externas en subestaciones o internas en equipos y tableros, permitiendo la conducción de niveles elevados de corriente de forma confiable y segura.

Los materiales de fabricación son usualmente aluminio y cobre electrolítico por sus características de baja resistividad eléctrica.

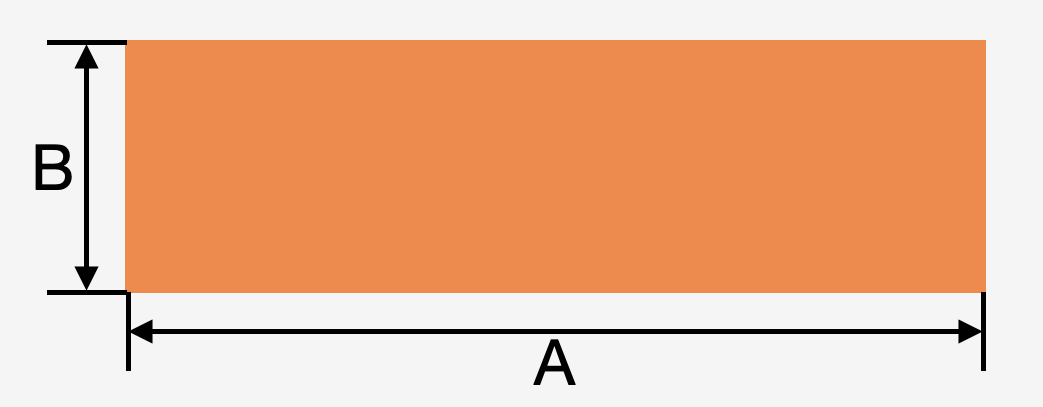

Dimensiones Más Solicitadas:

AxB (mm)

AxB (mm)

25x3

50x6

25x6

50x10

32x3

60x6

38x3

75x6

38x6

100x6

Pueden ser dobladas, perforadas, soldadas o incluir accesorios, recubrimientos o aislamientos especiales para adaptarse a cualquier uso.

Usos especiales

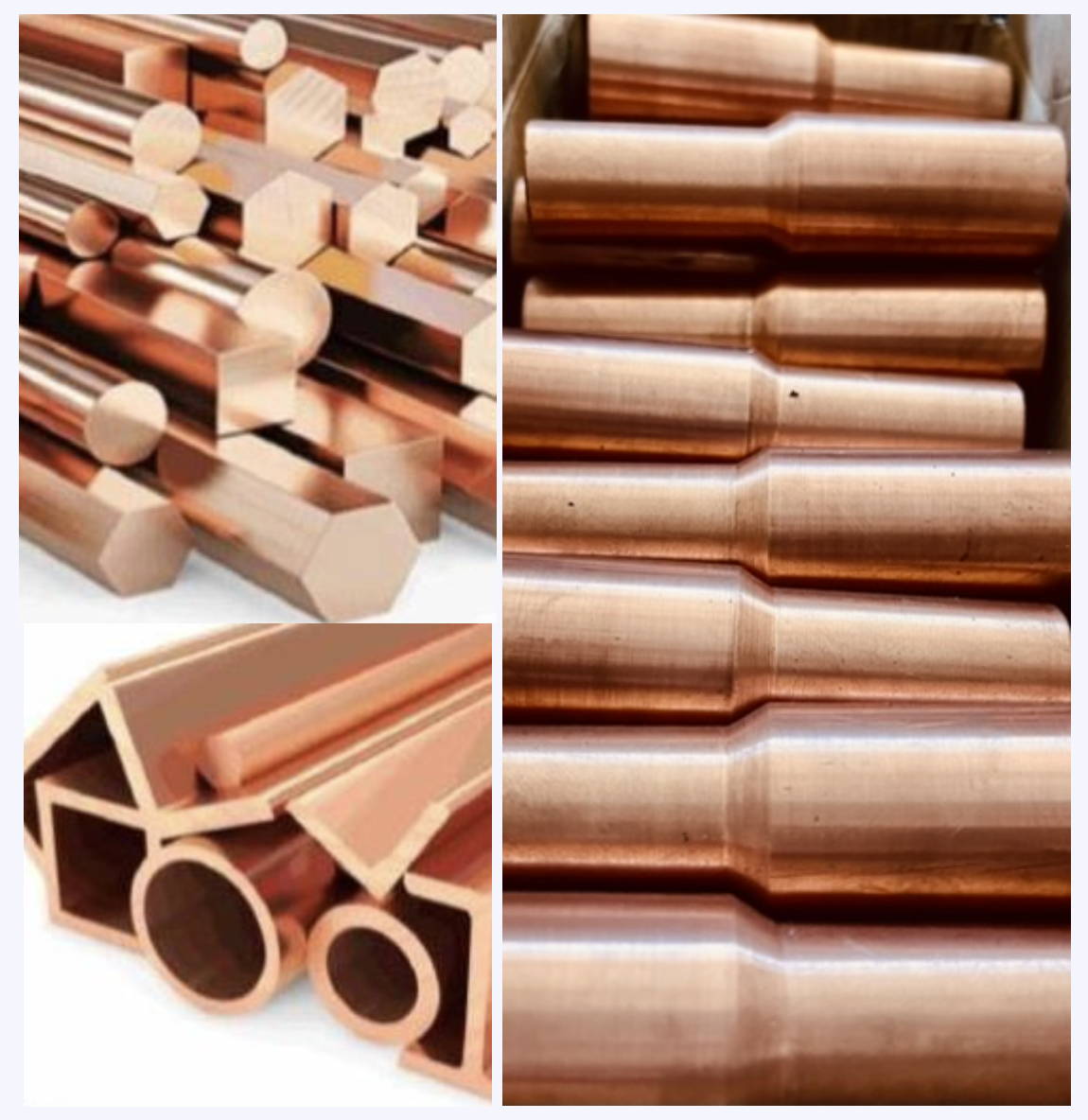

Tubos y Perfiles

Dependiendo de las características del proyecto en algunas ocasiones es más práctico el uso de diferentes geometrías.

Podemos proveer cualquier tamaño, forma o incluso estructuras especiales para conexiones de alta tensión.

Estructura de conexión para seccionador tipo pantógrafo

Todo esto puede ser fabricado utilizando diferentes aleaciones para usos particulares:

ALEACIÓN

ISO/GRADO

DESCRIPCIÓN

ALEACIÓN

ISO/GRADO

DESCRIPCIÓN

Cobre de alta conductividad libre de oxígeno
Cu-OF/102
Es un tipo específico de cobre especial para aplicaciones de alta conductividad.
Cobre electrolítico
Cu-ETP/110
Conductividad de 100% IACS y 99.9% de pureza con contenido de oxigeno de entre 0.02%-0.04%.
Cobre recubierto
CuZn5/210
Composición de 95% cobre y 5% zinc lo que permite una mejor resistencia mecánica que el Cu-ETP.
Cobre alto en fósforo
Cu-DHP/122
Fácil para ser soldado y presenta alta resistencia al endurecimiento por hidrógeno.
Bronce rojo
CuZn15/230
85% cobre y 15% zinc lo que lo hace resistente al estrés mecánico por corrosión manteniendo una alta ductilidad.
Muntz
CuZn40/280
Relación 60/40-cobre/zinc lo que permite un comportamiento recomendado para usos a altas temperaturas. 85% cobre y 15% zinc lo que lo hace resistente al estrés mecánico por corrosión manteniendo una alta ductilidad.
Cobre al cadmio
CuCd1/162
99% cobre y 1% cadmio permite la mejor aleación que combina alta resistencia mecánica y conductividad eléctrica.
Bronce común
CuZn10/220
90% cobre y 10% zinc genera una excelente aleación para doblados y estampados en frío.
Latón
CuZn35/270
65% cobre y 35% zinc es muy común en manufactura de diferentes partes por su alta resistencia y plasticidad.
Bronce fosforado
CuSn5/510
Con una composición de 95% cobre y 5% estaño, tiene una excelente combinación entre resistencia mecánica, fricción y corrosión.
Bronce al silicio
CuSi3Mn/655
Es especial para aplicaciones mecánicas exigentes a alta temperatura con resistencia a la corrosión.
Latón de corte
CuZn36Pb3/360
Es ideal para mecanizado a alta velocidad con detalles especiales como roscas y estrías.
Cobre para temple
CuNi2Si/651
Es usado cuando es necesario aplicar tratamiento térmico, lo cual aumenta sus capacidades mecánicas y eléctricas.
Latón naval
CuZn40Si/470
Es conocido por sus altas capacidades mecánicas, resistencia a la corrosión y maleabilidad.
